  • 品牌金螯 C型一体化焊钳
  • 颜色橘红色
  • 产地深圳
详情

次高频逆变直流点焊机 是我公司研制生产的一种全新的电阻焊机。该产品采用目前世界上最先进的高频逆变技术、全桥软开关技术和DSP数字控制技术;输出频率一万赫兹。具有变压器体积小、输出功率大、焊接成型好、焊接飞溅小、控制精度高等特点。本产品共获得国内发明专利四项,实用新型专利十五项,软件著作权证书三项,另有两项国际发明专利正在接受专利指定国的审查。该产品有以下特点:

1.   采用IGBT逆变技术,一万赫兹的频率,使变压器的体积减小、重量减轻,更节能省电。

2.   采用DSP控制技术,对焊接时间和焊接电流的控制精度大大提高,焊接性能更加稳定,焊接质量更加可靠。

3.   .采用直流焊接,排除了电感抗,避免了因电流幅值过大而产生的飞溅,焊点成型更好,更适合于对有色金属等特殊材料的焊接。

4.   在焊接多层镀锌钢板和高强度钢板时,不但焊点质量好,而且可以做到基本无飞溅。

该产品已经在上海大众的途观纵梁、A-plus项目和yeti项目;神龙汽车的G25改造项目和G95改造项目;一汽大众的捷达项目和速腾备件项目、一汽海马、东风乘用车、华瑞汽车、北汽福田、陕汽通家等多个汽车项目所采用,并且都是用来焊接高强度钢板和多层钢板。

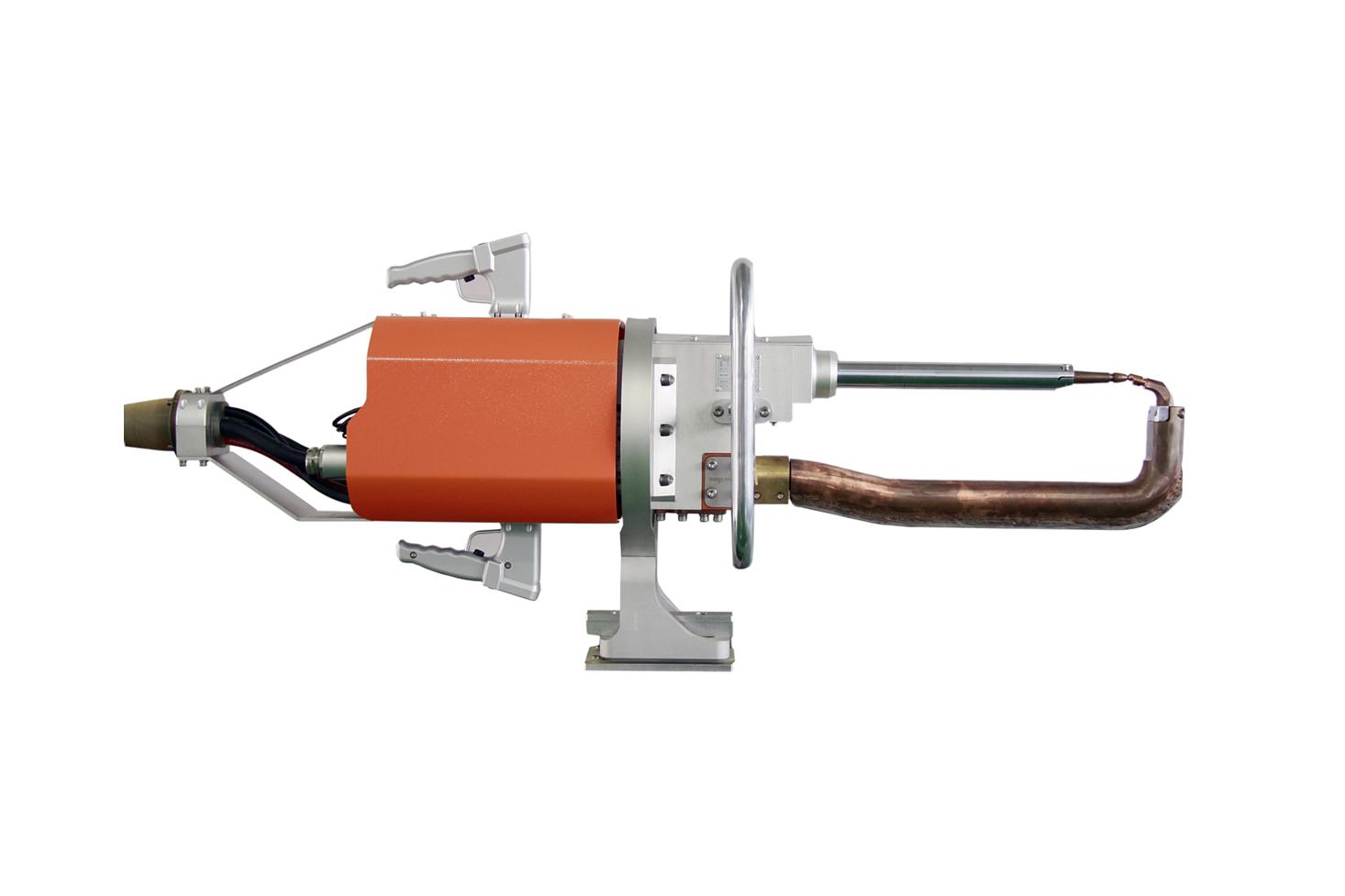

C型一体化焊钳

X型一体化焊钳



焊接控制箱

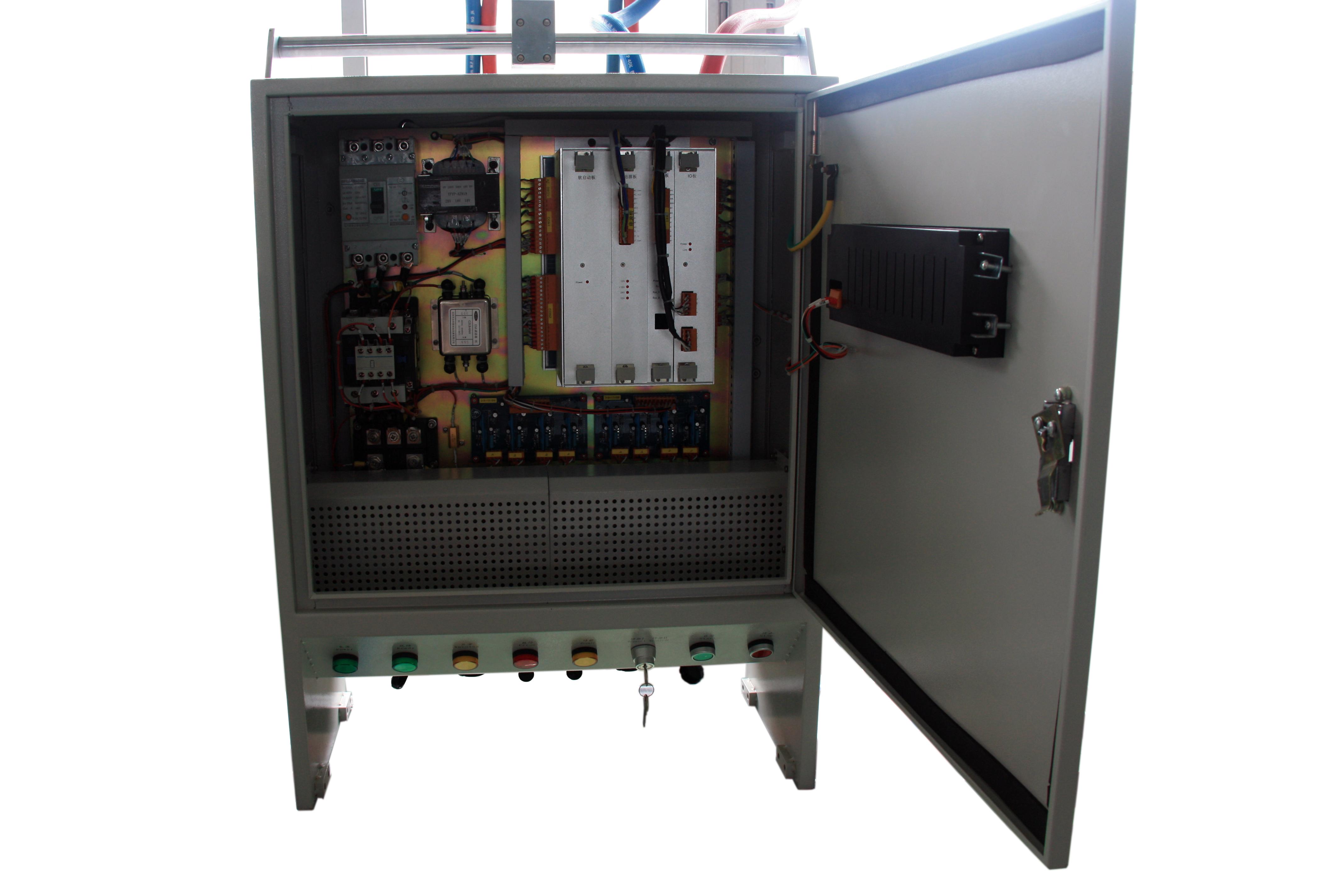

焊接控制箱内部

点焊机专用手持编程器



型号


参数

DB3-40Z

DB3-63Z

DB3-100Z

额定输入功率

40KVA

63KVA

100KVA

额定输入电源电压

三相380V±10%

三相380V±10%

三相380V±10%

安全保护电流

30mA

介电强度

4000V,60s(初---次级)

最大短路电流

12000A

15000A

18000A

焊接范围

0.5+0.5----2.5+2.5mm

0.5+0.5----3.5+3.5mm

0.5+0.5----3.5+3.5mm

焊接速度

10--30点/分钟

10---30点/分钟

10---30点/分钟

焊接最高电压

DC8V

DC8.5V

DC10.8V

焊接时间范围

5---500ms

额定负载持续率

20%

绝缘等级

F级(155℃)

防护等级

IP54

环境温度

5---40℃

电极压力

0.6MPa

水路压力

0-7000N

冷却水流量

10L/min

12L/min

14L/min

控制箱体积

长598宽295高800

焊钳重量

60--80KG

65--85KG

70--90KG

控制箱重量

50 KG
