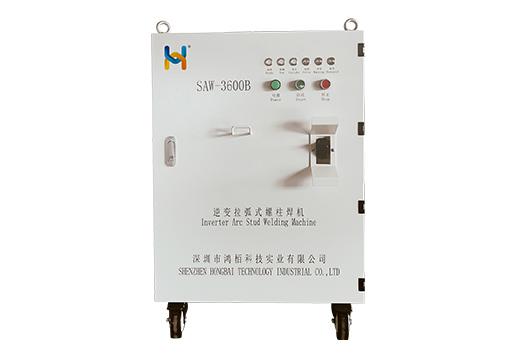

SAW-3600B型螺柱焊机
SAW-3600B型螺柱焊机
SAW-3600B型螺柱焊机
SAW-3600B型螺柱焊机

SAW-3600B型螺柱焊机

  • 品牌金螯 SAW-3600B型
  • 产地深圳
详情


一、   适用范围

焊接材料 :普通碳钢板、镀锌板、高强度板不锈钢 板;

焊接普通钢板厚度:≥0.4mm;

镀锌板锌层厚度:15~25μm;

焊接螺钉的规格:M3~M12;

螺柱直径/工件厚度比:≤8:1;

焊接速度:20~40个/分钟;



二、   技术要求和技术参数

3.1、      电源主机:

3.1.1、     绝缘等级:F;

3.1.2、     冷却方式:风冷;

3.1.3、     接地方式:TN-S;

3.1.4、     电源电压:3相380V±10%,频率50Hz±2%;

3.1.5、     结构形式:落地可移动式;

3.1.6、     焊接电流范围:100A~1500A;

3.1.7、     焊接时间范围:6MS~100MS

3.1.8、     焊接方式:全自动拉弧式,采用焊枪 固定模式,碳钢焊接设备 采用直流逆变工艺,每台主机带两个焊枪接口,焊枪采用伺服驱动机构。

3.1.9、     焊接碳钢:低碳钢、镀锌钢薄板,高强钢螺柱焊接

3.1.10、 焊钉规格:M3~M12螺柱;最大螺柱焊 接有效直径¢12MM,螺柱和焊接板材厚度比不大于10:1;(即      D/δ≤10:1)

3.1.11、 采用逆变式控制电源,控制精密,输出电流平稳;

3.1.12、 数字设定焊接电流和焊接时间;

3.1.13、 焊机的终端显示器采用液晶屏,能实时显示监控所有重要操作结果及预设参数(包括焊接电流和焊接时间、引弧时间、焊接电压、引弧电压和焊枪的提升推进情况等);

3.1.14、 焊接参数偏离设定值时,系统具有自诊断功能,具有自动报警功能;

3.1.15、 可通过外部编程器,直接设定焊接电流、焊接时间等所有焊接参数;

3.1.16、 每台控制器最多可配2个可编程焊接接口(同时接2把焊枪),每个接口均可单独编程(设定不同焊接参数),2个接口可满足同时焊接;

3.1.17、 具有防重复焊接装置;

3.1.18、 具有过载保护装置;

3.1.19、 具有抗电磁干扰的能力,能够自动补偿电网电压波动;

3.1.20、 具有温度和短路保护;

3.1.21、 具有节电控制电路,减少空载损耗;

3.1.22、 焊接电压、电流具有一元化调节功能;

3.1.23、 提供焊机参数性能监控软件;

3.1.24、 提供IO方式的计数报警器功能及接口;

3.2、      送料机:

3.2.1、     送料机数量参见上表。

3.2.2、     压缩空气输入:0.5~0.6MPa

3.2.3、     输入电压:AC220V  ±10%(由主电源直接供给)

3.2.4、     频率:50Hz

3.2.5、     额定功率:150w

3.2.6、     声压级:<75dB

3.2.7、     工作温度:0℃-55℃,仓储温度:-40℃-75℃

3.2.8、     空气相对湿度:<90%

3.2.9、     螺柱装载量>3000个

3.2.10、 传动电机:交流电机

3.2.11、 电机额定输入电压:AC220V

3.2.12、 电机额定电流:150MA

3.3、      焊枪:

3.3.1、     焊枪数量参见上表。

3.3.2、     焊枪提升范围:0.5~5.0m;

3.3.3、     枪头电极夹套使用寿命(焊钉不同,寿命不同):

l   大冒焊钉:>5000次,最大15000次

l   常规焊钉:>20000次,最大30000次

3.3.4、     焊枪更换夹套需实现直径3~12mm螺柱的焊接;

3.3.5、     焊枪轻便、耐冲击,符合人体工程学,操作方便舒适;

3.3.6、     动作重复性好,可靠性高,控制精确;

3.3.7、     直线电机焊枪可通过软件调节和光栅的压缩缩进量来判断垂直条件。只有在设定的垂直条件下才可焊接,否则不予焊接,保证焊接质量;

3.3.8、     焊枪的提升及下落位置,控制精确;

3.3.9、     焊枪的对中度好,以便保证螺钉焊接位置的尺寸精度;
