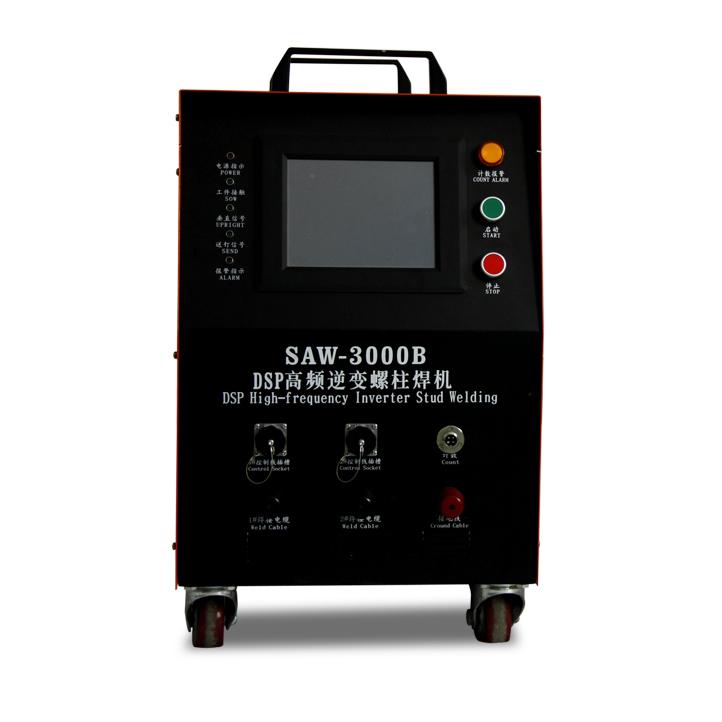

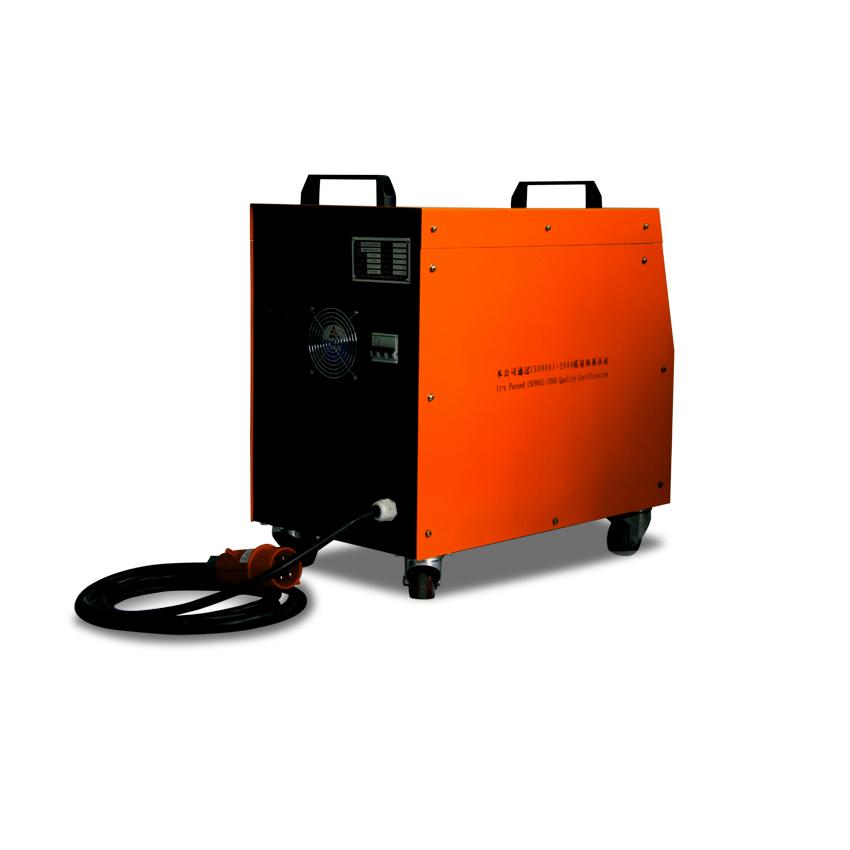

金螯 SAW-3000B型高频逆变螺柱焊机
金螯 SAW-3000B型高频逆变螺柱焊机
金螯 SAW-3000B型高频逆变螺柱焊机
金螯 SAW-3000B型高频逆变螺柱焊机
金螯 SAW-3000B型高频逆变螺柱焊机
金螯 SAW-3000B型高频逆变螺柱焊机
金螯 SAW-3000B型高频逆变螺柱焊机

金螯 SAW-3000B型高频逆变螺柱焊机

  • 品牌 金螯 SAW-3000B
  • 颜色 橘红色
  • 产地 深圳
详情

特别说明:该款机器现已停产,可选择同类设备 SAW -3500B替代!

该设备采用IGBT逆变技术和DSP数字控制技术,自带2个 焊枪接口,可实现手动送料、人工焊接;自动送料、人工焊接和与 机器人 连接的全自动焊接。

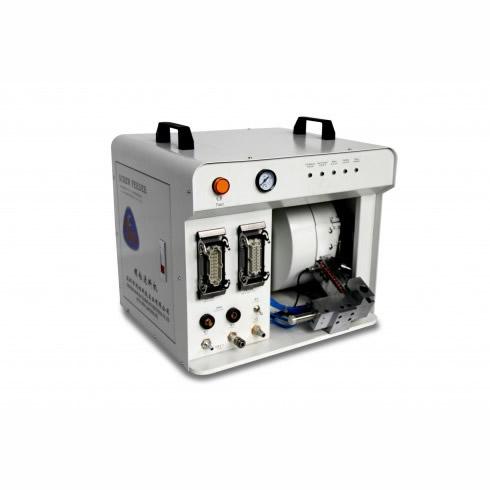

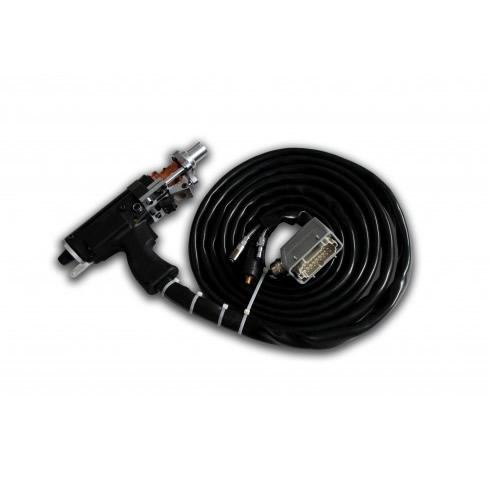

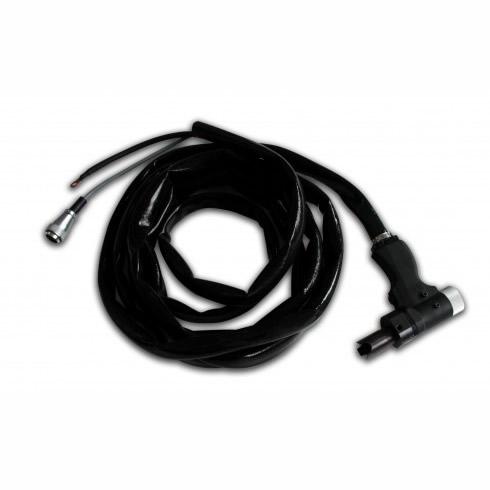

该系统为自动 螺柱焊接 系统,用于汽车,铁路车厢,飞机制造等行业。系统总成为主机,送料机,自动焊枪,手动焊枪。
   1.  该系统电源采用全桥电路:焊接电源由高频变压器、IGBT和DSP,专用工控触摸屏等控制电路组成。当电
        网电压波动时,焊接电流(电压)能自动控制在设定值;焊接电流稳定,重复性好。
   2.  焊接电流采用无级均匀调节,能保证不同焊接位置及焊接条件下实现可靠焊接。
   3.  控制部分采用先进的DSP数字处理器,使焊接热量控制精确、可靠,焊接性能优良.


设备的主要技术参数

输入 3×380V,50Hz 输出 In:100~1000A
引弧电流可调范围IP 20~100A 焊接时间可调范围TW 6~100ms
引弧时间可调范围TP 10~100ms 电流允差 △I:10A
允许网压范围 380VAC±10% 最大输出功率 60KVA
每分钟可焊次数 n: 30~60 (I=1000A,t=30ms)
螺柱直径 Φ:3~10mm 装钉时间 50~1000ms
送料时间 50~1000ms 延迟时间 50~500ms
焊钉下落时间 0~50ms 配套能力 2个焊枪接口,一个程控或群控RS485接口及以太网

设备的性能

电路拓扑 全桥全波整流 电流控制技术 恒流PWM
功率开关 IGBT 功率变压器 铁氧体
监控接口 光电隔离 系统控制 DSP数字处理器
操作控制 触摸屏 屏幕显示 中/英文
网络拓扑 RS 485实时双半工,以太网 硬件抗干扰 DC-DC隔离供电,信号光电隔离
质量保证 焊接质量监测及优化 监测系统 实时工况及故障监测
软件抗干扰 分布式WatchDog,跑飞复位,回传校验,在线空闲自检,主动休眠回避


适用范围

焊接材料 M3-M10的金属材料 普通钢板厚度 >0.4nm
镀锌层厚度 15-25um 工件厚度 <=10nm
螺柱长度 6-30mm(含法兰)  焊接速度(自动) 40-60个/分钟

评论列表
林先生 2017-06-19 08:49:07 回复
产品的长宽高规格呢,金螯 SAW-3000B型高频逆变螺柱焊机
sawchina 2017-06-19 11:02:24 回复
您好,SAW-3500B机箱尺寸550mm*500mm*1000mm
sawchina 2017-06-19 11:04:35 回复
SAW-3000B 现已停产,替代产品为SAW-3500B
sawchina 2017-06-19 11:14:30 回复
SAW-3000B型高频逆变螺柱焊机机箱尺寸680mm*400mm*710mm
